Установка подвесок для горизонтальных трубопроводов изолированных с двумя тягами, регулируемыми муфтами и опорной балкой из угловой стали (тип ПМ2у)

Состав рабочих операций: 1 Установка подвесок. 2 Крепление подвесок к стальным конструкциям на сварке.

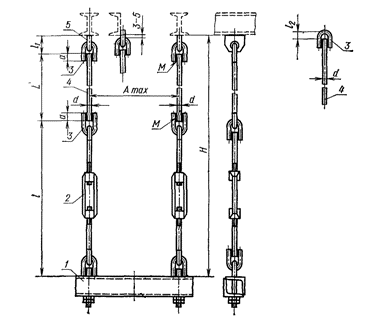

1 - балка; 2 - узел регулировки длины подвески с тягой; 3 - ушко; 4 - тяга; 5 - проушина.

Нормы расхода подвесок на 100 м трубопровода изолированного

Материал	Единица измерения	Наружный диаметр трубопровода Dн, мм
		108	133	159	219
подвески	кг	90	80	81,6	-
	шт.	25	20	16	-
электроды	кг	0,31	0,31	0,25	-

Материалы приведены из ВСН 415-81, Таблица 006.
